海灣GST2322ZG輸入/輸出模塊

作者:海灣消防文章來源：http://www.cqtopzs.cn/ [大中小]

海灣GST2322ZG輸入/輸出模塊

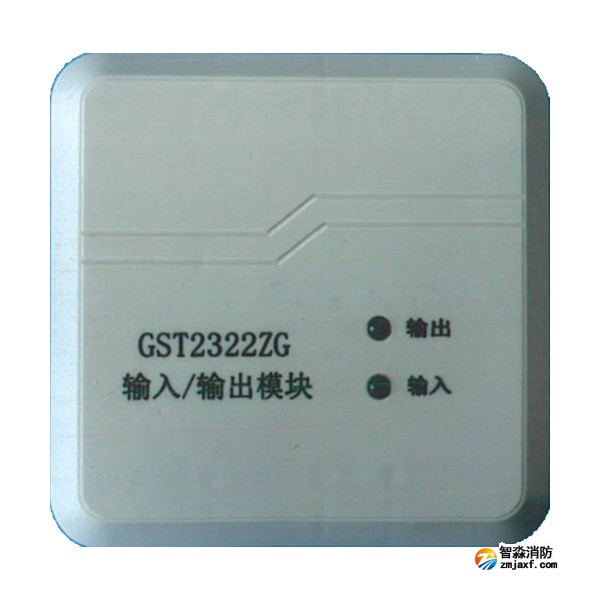

GST2322...

一、海灣GST2322ZG輸入/輸出模塊概述

　　電子編碼,插拔式安裝,單輸入、輸出接口.輸出：有源持續輸出,DC24V/50mA,自帶隔離電路,具有檢線功能,不用外接任何輔助檢線設備.輸入：自帶隔離電路,具有檢線功能,可以設置為短路反饋或者開路反饋.與1380ZG中繼箱配合使用,與DZ-23ZG-8型底座配套使用.

二、海灣GST2322ZG輸入/輸出模塊特點

　　無極性二總線制，超低功耗設計

　　有源輸出

　　輸入/輸出自帶隔離電路，有效濾除外部干擾

　　輸入/輸出具有線路檢線功能，輸入可設置為常開/常閉檢測模式

　　模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護

三、海灣GST2322ZG輸入/輸出模塊技術參數

型號	GST2322ZG
名稱	輸入/輸出模塊
品牌	海灣消防
工作電壓	總線24V，允許范圍20V~28V
工作電流	監視電流≤0.5mA；動作電流：≤60mA
總線	二線制，無極性
輸出觸點容量	DC24V 50mA
指示燈狀態	輸出：紅色，巡檢時閃亮，輸出時常亮，故障時不亮輸入：紅色，巡檢時閃亮，輸入時常亮，故障時不亮
編碼方式	電子編碼，編碼地址范圍1~240
安裝方式	明裝方式
外觀尺寸（長×寬×高）	88.0mm×88.0mm×34.0mm（含底座）
使用環境	溫度：-10℃~+55℃相對濕度：≤95%RH，不凝露
接線端子	1）Z1、Z2：總線接口，無極性 2）K1、K2：輸入反饋，觸點信號 3）O+、O-：有源輸出
