海灣消防火災報警控制器作為建筑消防安全系統的核心，其AC-DC電源模塊與主板是維持系統正常運行的關鍵部件。當出現電源或主板損壞時，可能引發整套報警系統失效、誤報或無法聯動滅火設備與聯動裝置，進而對人員與財產安全造成嚴重隱患。本文旨在以專業、系統的角度，詳述AC-DC電源與主板常見故障類型、診斷流程、臨時應對措施、維修與更換原則、安全注意事項以及預防性維護建議，幫助維護人員與管理者在故障發生時快速、有效地恢復系統功能并降低風險。

一、設備背景與重要性
海灣消防火災報警控制器通常集成電源模塊（AC輸入、DC輸出穩壓與蓄電池充放電管理）、主板（CPU、報警邏輯、通信接口、外設驅動）及配套的輸入/輸出模塊。AC-DC電源負責將市電轉換為控制器所需的直流電，并對蓄電池進行充電與切換；主板負責接收探測器信號、執行報警判斷、驅動聲光警示、與消防聯動設備及監控中心通信。因此，電源或主板故障直接影響系統的供電保障、監測與報警能力以及數據記錄與遠程聯動能力。

二、常見故障類型

AC-DC電源故障

• 市電輸入異常：斷電、相序錯誤、過壓/欠壓、供電波動或諧波干擾。

• 變壓/整流模塊故障：整流橋損壞、濾波電容老化擊穿、電感故障。

• 穩壓與穩流模塊失效：線性或開關穩壓器損壞，輸出電壓不穩或過壓/欠壓。

• 充放電管理電路故障：蓄電池充電電路異常導致無法充電或持續充電損害蓄電池。

• 輸出保護器件動作或損壞：保險絲熔斷、過流保護觸發、保護二極管損壞。

• 溫度相關失效：散熱不足導致元件過熱損壞。

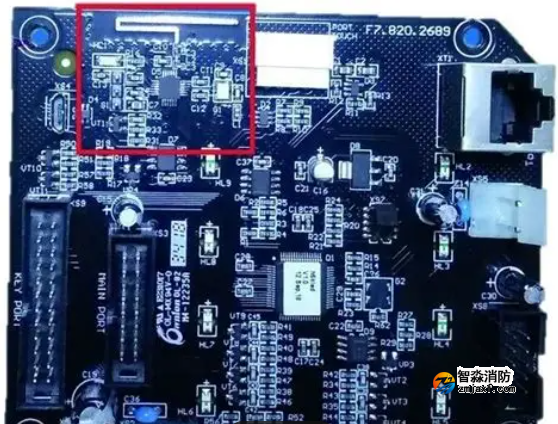

主板（主控板）故障

• MCU/處理器損壞或程序異常：CPU掛起、程序存儲器損壞、固件損壞或閃存錯誤。

• 外圍器件失效：實時時鐘異常、內存（RAM/EEPROM）損壞、晶振不穩。

• 通信接口故障：RS-485、以太網、總線驅動器損壞導致無法與探測器或上位系統通信。

• I/O驅動電路損壞：繼電器驅動、聲光驅動、警報線路輸出損壞或短路。

• 電氣連接與焊點問題：長期振動或熱循環造成焊點裂紋、插針接觸不良。

• 軟件配置與參數損壞：配置表?yè)p壞、地址沖突或數據庫異常導致邏輯錯誤。

三、診斷流程（逐步、系統化）
在進行任何檢測與維修前，務必遵守相關安全規范：斷開非必要負載、佩戴防靜電裝備、確保在許可范圍內操作并記錄所有步驟。

現場初步評估

• 觀察指示燈/顯示屏：查看電源指示燈、故障指示、面板報警信息與日志（若有）。

• 聽取聲音與觀察溫度：有無異常嗡嗡聲、燒焦味、局部過熱跡象。

• 詢問事故發生前后情況：是否伴隨市電波動、雷擊、施工擾動或水汽侵入。

電源側檢查（先行）

• 確認市電正常：使用萬用表或電源檢測工具測量AC輸入電壓、相序與頻率。

• 檢查交流側保護元件：熔斷器、斷路器、浪涌保護器（SPD）狀態。

• 測量直流輸出：在控制器端子檢測輸出直流電壓（標稱值通常為24VDC或其他），查看是否穩定并能承載負載。

• 蓄電池檢查：測量電池電壓、內阻、連接極性與端子腐蝕情況；檢查是否在充電狀態并有正常電流。

• 觀察電源板器件：目視檢查是否有鼓包電容、焦黑元件、明顯焊接裂紋或冷焊。

• 負載測試：在安全條件下對電源進行空載與帶載測試，觀察電壓跌落或保護動作。

主板與邏輯檢查

• 讀取面板日志與故障代碼：通過人機界面或維護軟件查看故障記錄，幫助定位故障模塊。

• 自檢與復位：按照廠家建議執行軟復位或斷電重啟，觀察故障是否消失（注意記錄）。

• 通信檢測：用診斷工具檢測與分線器、探測器、擴展模塊的總線連通性與信號質量。

• 外圍元件測試：逐項檢查繼電器、警鈴輸出、輸入回路的電氣連續性與驅動電壓。

• 固件與配置核對：檢查固件版本是否被篡改或需升級，核對配置參數與地址表。

定位故障來源

• 若直流輸出缺失或異常，優先定位電源模塊（電源板、變壓器、整流、穩壓電路或蓄電池）。

• 若直流正常但控制邏輯異常、顯示/通信故障或I/O失靈，優先考慮主板或通信驅動電路故障。

• 若系統出現間歇性故障，考慮接觸不良、溫度相關問題或電磁干擾。

四、臨時應對措施（保證消防功能的臨時替代）
在故障影響系統關鍵功能且短期內無法完全修復時，應采取以下應急措施以降低風險并維持消防基本功能：

• 切換到備用電源或臨時UPS：確保報警主機在斷電時仍有供電，或使用臨時直流電源維持控制器與探測器。

• 啟用備用控制器或熱備用主機（若系統設計有冗余）：將探測器與滅火聯動臨時轉接到備用控制單元。

• 人工巡檢與值守：增加巡查頻率，對重點區域人工監測并預置人工報警與疏散程序。

• 臨時隔離故障回路：若某一路故障導致誤報或短路，可在確保安全的前提下按程序隔離該回路，避免影響整個系統。

• 通知消防監管部門與物業管理：書面記錄故障情況與臨時措施，并按法規通報相關監管單位。

五、維修與更換原則

判斷可維修性

• 輕微元件故障（如保險絲、電容、接插件、繼電器）可更換維修；更換后需進行功能與耐久性測試。

• 對于固件或配置問題，優先嘗試升級或重寫固件、恢復備份配置；如存在不可修復的軟件損壞，則需更換主板或整機。

• 對于關鍵元器件燒毀、CPU或?qū)Ｓ眯酒軗p、PCB大面積損壞，建議更換整塊主板或聯系廠家更換原廠組件，以確保可靠性與合規性。

備件來源與匹配

• 優先采用原廠或經過認證的替換部件，確保電壓、接口、固件版本兼容；避免使用非標或劣質配件引入隱患。

• 更換主板時，注意固件版本與系統配置的匹配，必要時由廠家或授權服務商完成配置遷移與功能驗證。

更換步驟與注意事項

• 在更換前完整備份系統配置與日志（如設備支持），記錄接線、參數與地址分配。

• 斷電并采取防靜電措施，標識并拍照所有連接，以便準確復位。

• 更換后進行逐項功能測試：電源輸出穩定性測試、蓄電池充放電測試、探測器連通性、報警驅動、繼電器動作、通信鏈路與遠程上報。

• 進行至少一次完整的系統聯動試驗，驗證火警觸發、聲光報警、聯動設備（如排煙、閥門、聯動信號）動作符合設計要求。

• 出具維修記錄與測試報告，保存?zhèn)浞莨┤蘸笞匪荨?/p>

六、安全與合規要求

• 維修與更換作業應由具有資質的電氣/消防設備維護人員或廠家授權人員執行，嚴格遵守當?shù)叵婪ㄒ?guī)與行業標準（如中國的消防技術標準與驗收規范）。

• 保證施工期間消防系統的最低連續性，必要時采取臨時消防措施并向管理與監管單位報告。

• 更換主板或關鍵部件可能影響系統的認證與驗收狀態，需向相關單位備案并按規定進行復檢。

七、預防性維護與提升建議

• 定期巡檢：建立電源、蓄電池、主板狀態的周期性檢查計劃（如每季度檢查一次電池與電源，每年進行一次全面檢測）。

• 環境控制：保持控制柜清潔、干燥、溫度與濕度適宜，避免粉塵、水汽與腐蝕性氣體侵入。

• 電源品質改善：在電源進線處安裝合適的浪涌保護器（SPD）、穩壓或?yàn)V波裝置，減少電網波動與雷擊的影響；對重要場所考慮冗余供電或雙回路供電設計。

• 蓄電池管理：采用監控電池狀態的管理系統，定期更換耗盡的電池，避免單體衰竭影響整體備電能力。

• 固件與配置管理：定期備份配置與日志，保存固件升級記錄；官方固件升級需按廠家發布的補丁與說明操作。

• 培訓與應急預案：對值班人員與維護人員進行定期培訓，制定并演練消防控制器故障應急預案，確保故障發生時快速響應。

八、典型案例與經驗教訓（示例）

• 案例一：某商務大廈報警主機在雷電后出現主板不可復位故障。經檢查，市電浪涌導致電源模塊部分元件燒壞并波及主板I/O驅動。教訓：進線處未安裝浪涌保護器，備份電源配置不足。改進措施：加裝SPD、采用冗余供電并更換原廠主板與電源模塊。

• 案例二：工業廠房主機間歇性重啟，排查發現為濾波電容老化導致穩壓不穩。教訓：長期未做元件更換與巡檢。改進措施：建立電子元件壽命管理制度并定期更換關鍵耗材。

• 案例三：接線維護不當導致主板通訊接口受潮接觸不良，表現為探測器掉線與誤報。教訓：控制柜防潮措施不足，維修記錄不全。改進措施：改善密封與加裝干燥劑，加強維護記錄。
