海灣消防報警主機主要作用：







  海灣火災報警控制器是火災自動報警控制系統的重要組成部分，是系統的核心。根據國家標準GB/T 4718—1996的定義，火災報警控制器是可向火災探測器供電，并具有以下功能的設備：火災報警控制器網絡圖





① 能接收探測信號，轉換成聲、光報警信號，指示著火部位和記錄報警信息。



② 可通過火警發送裝置啟動火災報警信號，或通過自動滅火控制裝置啟動自動滅火設備和聯動控制設備。　



③ 自動監視系統的正確運行和對特定故障給出聲光報警。





海灣火災報警控制器是海灣消防火災自動報警控制系統的重要組成部分，是系統的核心。



　









海灣消防報警主機的功能:







海灣消防報警主機面板①故障報警——檢查探測器回路斷路、短路、探測器接觸不良或探測器自身故障等，并進行故障報警。



②海灣火災報警——將火災探測器、手動報警按鈕或其他火災報警信號單元發出的火災信號轉換為火災聲、光報警信號，指示具體的火災部位和時間。



③海灣火災報警優先功能——在系統存在故障的情況下出現火警，則報警控制器能由故障報警自動轉變?yōu)榛馂?zāi)報警，當火警被清除后，又自動恢復原有故障報警狀態。



④海灣火災報警記憶功能——當控制器收到火災探測器送來的火災報警信號時，能保持并記憶，不可隨火災報警信號源的消失而消失，同時也能繼續接收、處理其他火災報警信號。



⑤聲光報警消聲及再響功能——火災報警控制器發出聲、光報警信號后，可通過控制器上的消聲按鈕人為消聲，如果停止聲響報警時又出現其他報警信號，火災報警控制器應能進行聲光報警。



⑥時鐘單元功能——當火災報警時，能指示并記錄準確的報警時間。



⑦輸出控制單元——用于火災報警時的聯動控制或向上一級報警控制器輸送火災報警信號。



　

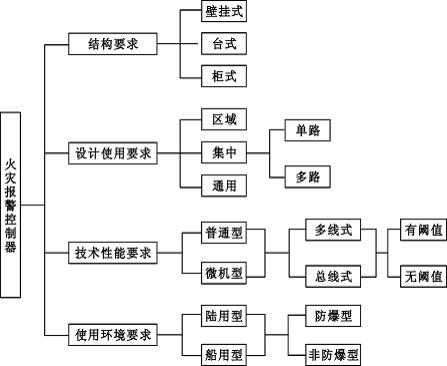

海灣消防報警主機的分類::







海灣消防報警主機按照系統形式的不同一般可以分為區域報警系統、集中報警系統和通用報警系統。



海灣消防報警主機按照結構形式的不同可以分為壁掛式、柜式和琴臺式三種。



壁掛式消防主機立柜式消防主機琴臺式消防主機



●什么是區域報警系統？







　　區域報警控制器是負責對一個報警區域進行火災監測的自動工作裝置。一個報警區域包括很多個探測區域(或稱探測部位)。一個探測區域可有一個或幾個探測器進行火災監測，同一個探測區域的若干個探測器是互相并聯的，共同占用一個部位編號，同一個探測區域允許并聯的探測器數量視產品型號不同而有所不同，少則五、六個，多則二三十個。







●什么是集中報警系統？







　　具有接收各區域型報警控制器傳遞信息的火災報警控制器。集中型火災報警控制器能接收區域型火災報警控制器或火災探測器發出的信息，并能發也某些控制信號使區域型火災報警控制器工作。集中型火災報警控制器一般容量較大，可獨立構成大型火災自動報警系統，也可與區域型火災報警控制器構成分散或大型火災報警系統。集中型火災報警控制器一般安裝在消防防控制室。







●什么是控制中心報警系統？







　　控制中心報警系統指由消防控制室的消防控制設備、集中火災報警控制器、區域火災報警控制器和火災探測器等組成；或由消防控制室的消防控制設備、火災報警控制器、區域顯示器和火災探測器等組成，功能復雜的火災自動報警系統。系統的容量較大，消防設施控制功能較全。適用于大型建筑的保護。







海灣消防報警主機的型號命名及含義：



第一部分：由2—4個漢語拼音字母組成，一般僅有兩個字母。



字母1—J(警)，火災報警設備代號。



字母2—B(報)，火災報警控制器代號。



字母3—B(防爆)，防爆型產品代號。



第二部分：由2—4個漢語拼音字母組成，一般僅有3個字母



字母1—Q、J、T字母之一，控制器特征代號，分別代表“區域型、集中型、通用型”控制器。



字母2—G、T、B字母之一，控制器結構特征代號，分別代表“柜式、臺式、壁掛式”控制器。



字母3—L，代表聯動型火災報警控制器，無聯動功能的控制器無此字母。



第三部分：類似探測器的第三部分。



例：JB-QG-GST5000  海灣安全技術有限公司生產的“區域型柜式火災報警控制器”。



　　JB-QB-GST100　海灣安全技術有限公司生產的“區域型柜式火災報警控制器”。



　　JB-QB-YA1506　松江云安安全技術有限公司生產的“區域型柜式火災報警控制器”。



　　JB-QB-LD128EN(M) 北大青鳥安全技術有限公司生產的“區域型柜式火災報警控制器”。



















海灣消防報警主機的指示燈含義：







控制器上的指示燈含義：







預警燈：紅色，在預警允許狀態下，控制器檢測到外接探測器處于報警狀態時，此燈亮，具體信息見液晶顯示。預警轉為火警或預警清除或復位控制器此燈熄滅。







監管燈：紅色，此燈亮表示控制器檢測到了外部設備的監管信號，系統處于監管狀態。復位控制器后此燈熄滅。







屏蔽燈：黃色，當外部設備（探測器、模塊或火災顯示盤、本機警報器）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。有屏蔽設備存在時此燈亮。







警報器啟動燈：紅色，有警報器處于啟動狀態時，此燈點亮，當停動警報器或警報器消音后，此燈熄滅。







火警傳輸動作/反饋：紅色，當系統中有火警信息傳輸時，該燈閃亮，當接收到火警傳輸設備的反饋信號后該燈常亮；有新的火警信息傳輸時，該燈再次閃亮。該燈可反映信息傳輸?shù)淖钚聽顟B(tài)。







工作燈：綠色，當控制器工作時，此燈點亮。







主電工作燈：綠色，當控制器由AC220V電源供電工作時，此燈點亮。







備電工作燈：綠色，當控制器由備電供電工作時，此燈點亮。







調試狀態燈：綠色，當控制器處于調試狀態時，此燈點亮。







自檢燈：黃色，當系統中有設備處于自檢狀態時，此燈點亮。







警報器消音燈：黃色，當控制器發出警報音響時，按“警報器消音/啟動”鍵該燈點亮，警報器終止發出警報。如再次按下“警報器消音/啟動”鍵或有新的警報發生時，警報器消音指示燈熄滅，同時警報器再次發出警報聲。







啟動燈：紅色，當控制器發出啟動命令后，該燈常亮；當發出啟動命令后在10s內未收到要求的反饋信號，該燈閃亮；復位控制器后，此燈熄滅。







延時燈：紅色，此燈亮表示系統中存在延時啟動的設備，具體信息見液晶顯示。延時結束或復位控制器后，此燈熄滅。







反饋燈：紅色，此燈亮表示控制器接收到外接設備的反饋信息，具體信息見液晶顯示。復位控制器后，此燈熄滅。







自動允許燈：綠色，此燈常亮表示系統處于全部允許狀態；此燈閃亮表示系統處于部分允許狀態；此燈熄滅表示系統處于自動禁止?fàn)顟B(tài)。







噴灑允許燈：綠色，此燈亮表示控制器處于噴灑允許狀態，氣體滅火設備可以被手動啟動或自動聯動；此燈滅表示控制器處于噴灑禁止?fàn)顟B(tài)，氣體滅火設備不能被手動啟動或自動聯動。







噴灑請求燈：紅色，當系統中有氣體滅火設備處于延時啟動階段時，此燈點亮，當控制器向氣體滅火設備發出啟動命令后，此燈熄滅。







噴灑啟動燈：紅色，此燈亮表示控制器已向氣體滅火設備發出啟動命令。







氣體噴灑燈：紅色，此燈亮表示控制器接收到氣體滅火設備反饋信號。







故障燈：黃色，此燈亮表示控制器檢測到外部設備（探測器、模塊或火災顯示盤）有故障，或控制器本身出現故障，具體信息見液晶顯示。故障排除后，按“復位”鍵此燈熄滅。







系統故障燈：黃色，當系統存儲器發生故障或系統程序無法正常運行時，此燈點亮，以提示用戶立即對控制器進行修復。







聲光警報器故障燈：黃色，當系統中有聲光警報器處于故障狀態時，此燈點亮。







聲光警報器屏蔽燈：黃色，當系統中存在被屏蔽的聲光警報器時，此燈點亮。







火警傳輸故障/屏蔽燈：黃色，當系統中的火警傳輸設備發生故障時，該燈閃亮，若火警傳輸設備被屏蔽，則該燈保持常亮。
