海灣GST-LD-8361H型輸入/輸出模塊接線安裝技術

特點

海灣GST-LD-8361H輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，主要應

用兩種情形：1）被控設備控制端口提供 12V~48V 檢線電壓的場合，如卷簾門、消防電梯等；2） 需

要 DC24V 有源控制（持續輸出）的場合，如電磁閥、非編碼聲光等，并可接收設備的動作回答信號。

采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾

有良好的抑制能力。

模塊為兩線制低功耗設計，無需外加 24V 供電供電。

輸入、輸出信號隔離檢測，抗干擾能力強。

可采用電子編碼器現場完成編碼設置。

要技術指標

(1) 工作電壓：

信號總線電壓：總線 24V 允許范圍：16V～28V

(2) 工作電流：

總線監視電流≤0.46mA 總線啟動電流≤0.72mA

(3) 輸入檢線：常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷

路為動作信號），模塊將向控制器發送故障信號，出廠設置輸入為常開輸入隨時檢線

(4) 輸出檢線：輸出線路發生短路、斷路，模塊將向控制器發送故障信號

(5) 輸出容量：容量為 DC30V/2A，正常時觸點阻值為 30kΩ，啟動后閉合

(6) 輸出控制方式：常開觸點輸出，有脈沖方式、電平方式，脈沖啟動時繼電器吸合時間為 10s

(7) 線制：與火災報警控制器采用無極性信號二總線連接

(8) 使用環境：

溫 度：-10℃～+55℃，相對濕度≤95%，不凝露

(9) 外形尺寸：86mm×86mm×41mm(帶底殼)

(10) 外殼防護等級：IP30

結構特征、安裝與布線

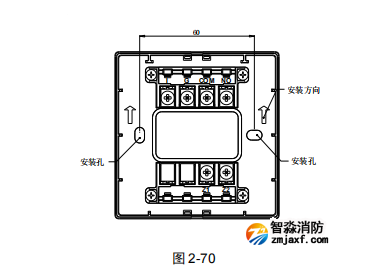

模塊的外形尺寸及結構與 GST-LD-8301A 型輸入模塊相同，安裝方法也相同，其對外端子示意

圖如圖 2-70：

其中：

Z1、Z2：接控制器兩總線，無極性；

I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）；

COM、NO：無源常開輸出端子。

布線要求：Z1、Z2 采用截面積≥1.0mm

2的 RVS 雙絞線； NO、COM 采用截面積≥1.0mm2的 RV 線。

布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

應用方法

輸出控制電壓由被控設備提供，模塊與被控制設備的接線示意圖如圖 2-71(a)、圖 2-71(b)所示

（圖 2-71(a)為常開輸入檢線，圖 2-71(b)為常閉輸入檢線）。
