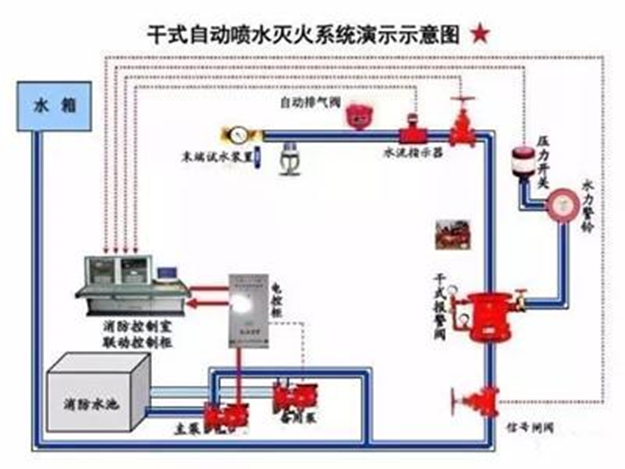

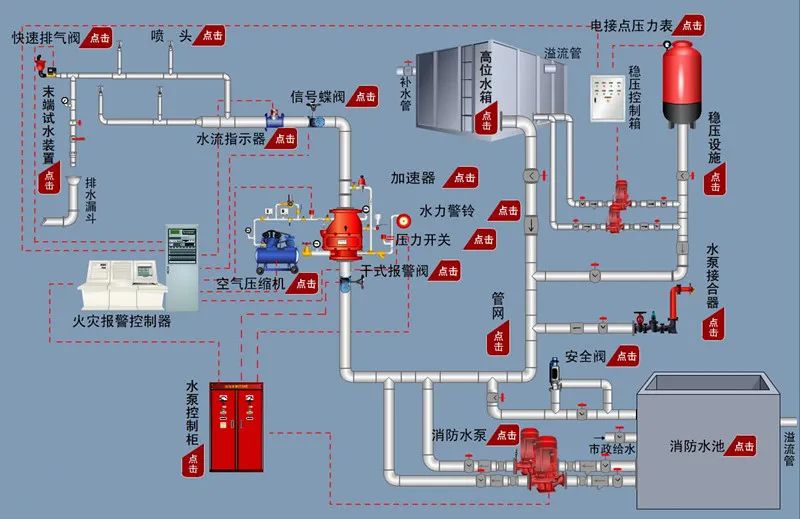

▲干式自動噴水滅火系統

一、系統連鎖控制與聯動控制功能要求

Part 01連鎖控制

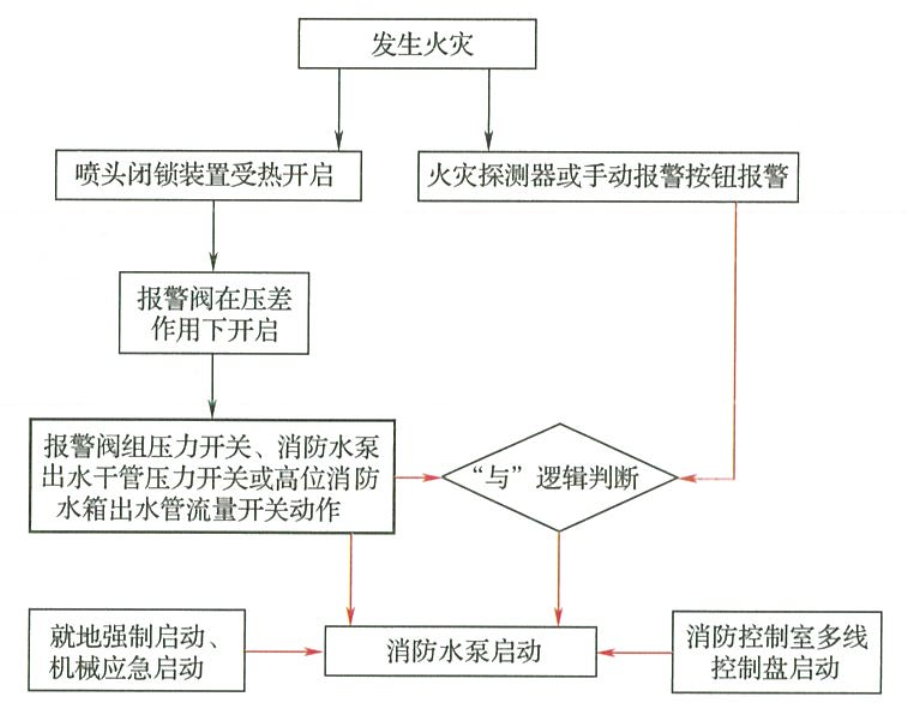

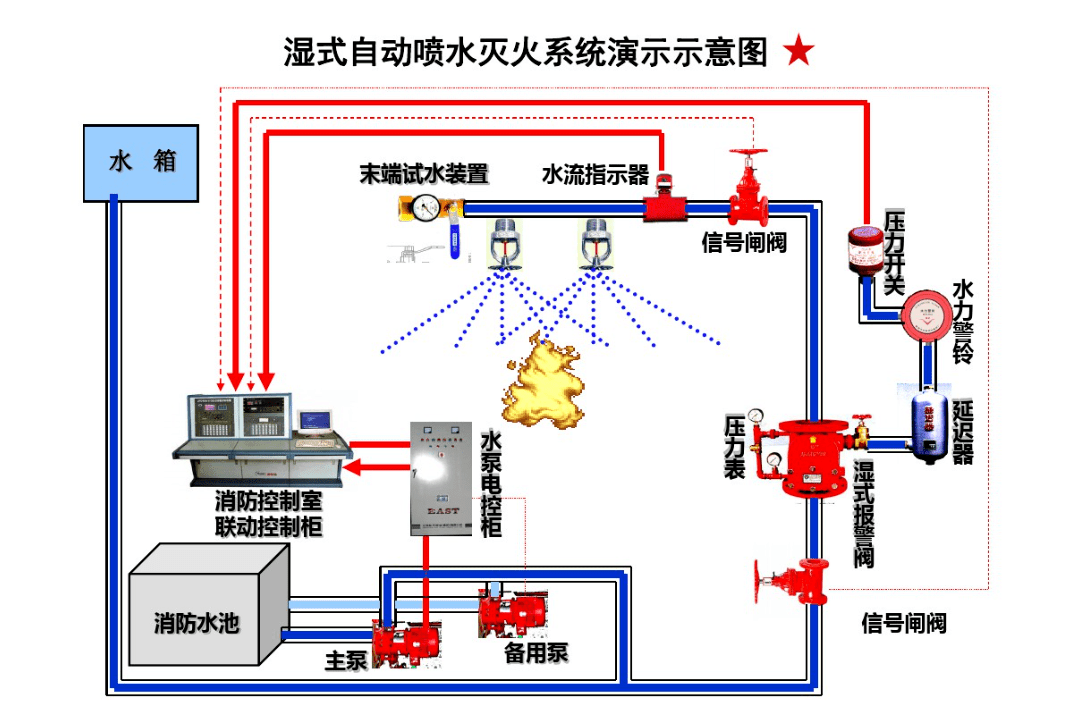

如下圖所示，濕式、干式自動噴水滅火系統應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵，該種控制方式不受消防聯動控制器處于自動或手動狀態影響。

需要火災自動報警系統聯動控制的消防設備，其聯動觸發信號應采用兩個獨立的報警觸發裝置報警信號的“與”邏輯組合。因此，對于濕式、干式自動噴水滅火系統，消防聯動控制器在收到報警閥組壓力開關發出的反饋信號和該報警閥防護區內任一火災探測器或手動火災報警按鈕的信號后能發出啟泵信號，該種控制方式受消防聯動控制器處于自動或手動狀態影響。

聯動控制不應影響連鎖控制的功能。

二、連鎖控制與聯動控制的測試方法

Part 01連鎖控制測試方法

通過開啟末端試水裝置、報警閥泄水閥或?qū)Ｓ脺y試管路等方式模擬噴頭動作，使報警閥在壓差作用下開啟，壓力水流入報警管路，壓力開關動作后直接啟動消防水泵。也可通過開啟警鈴試驗閥，直接驅動壓力開關動作并連鎖啟動消防水泵。

(1)通過開啟末端試水裝置、報警閥泄水閥、警鈴試驗閥、專用測試管路或報警閥壓力開關、壓力開關配用輸入模塊模擬等方式產生報警閥壓力開關動作信號。

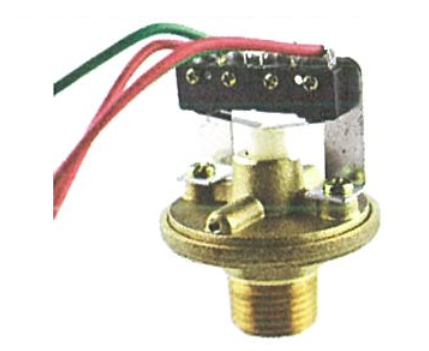

下圖為某型壓力開關內部結構

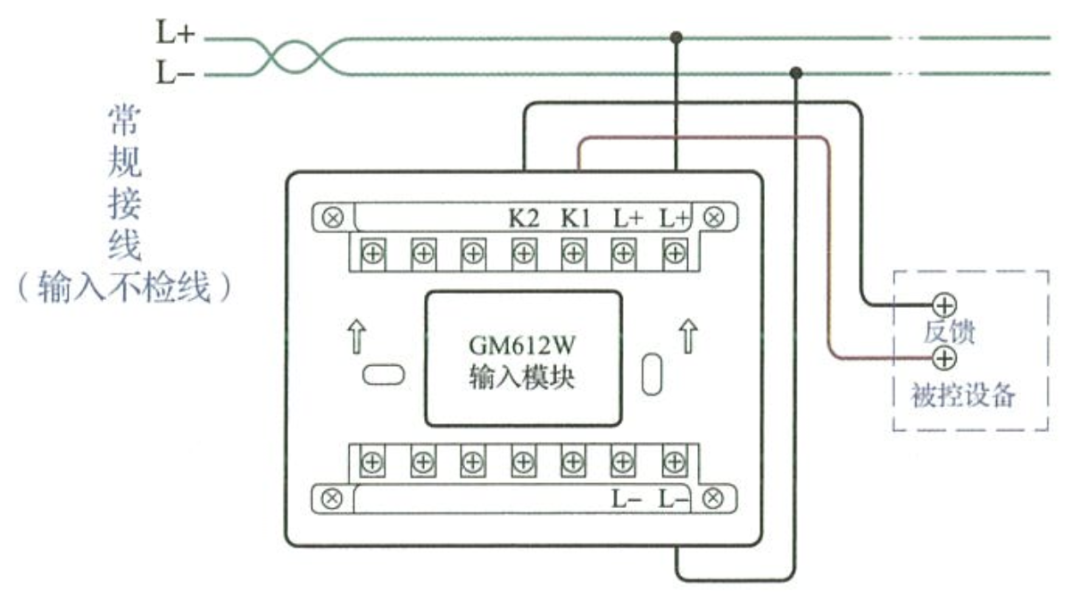

下圖為某型輸入模塊接線示意圖。

(2)通過使用火災探測器測試裝置觸發該報警閥所在防護區域內任一火災探測器或啟動任一手動火災報警按鈕產生報警信號。

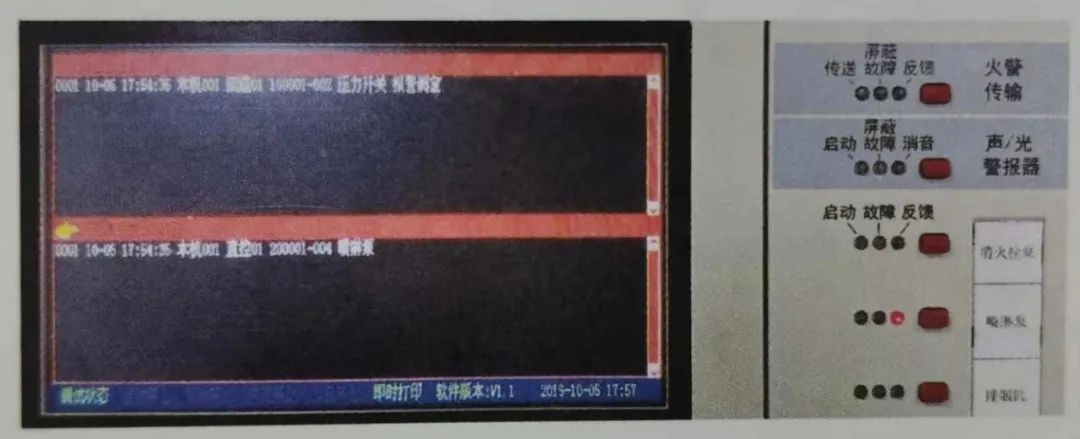

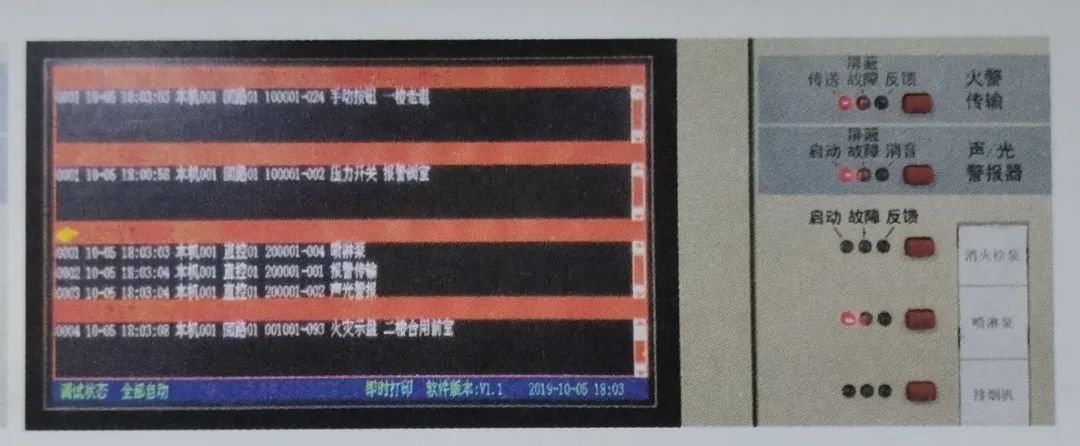

(3)在接到上述兩個信號后，消防聯動控制器發出消防水泵啟動信號。

測試濕式、干式自動噴水滅火系統的連鎖控制和聯動控制功能

操作程序

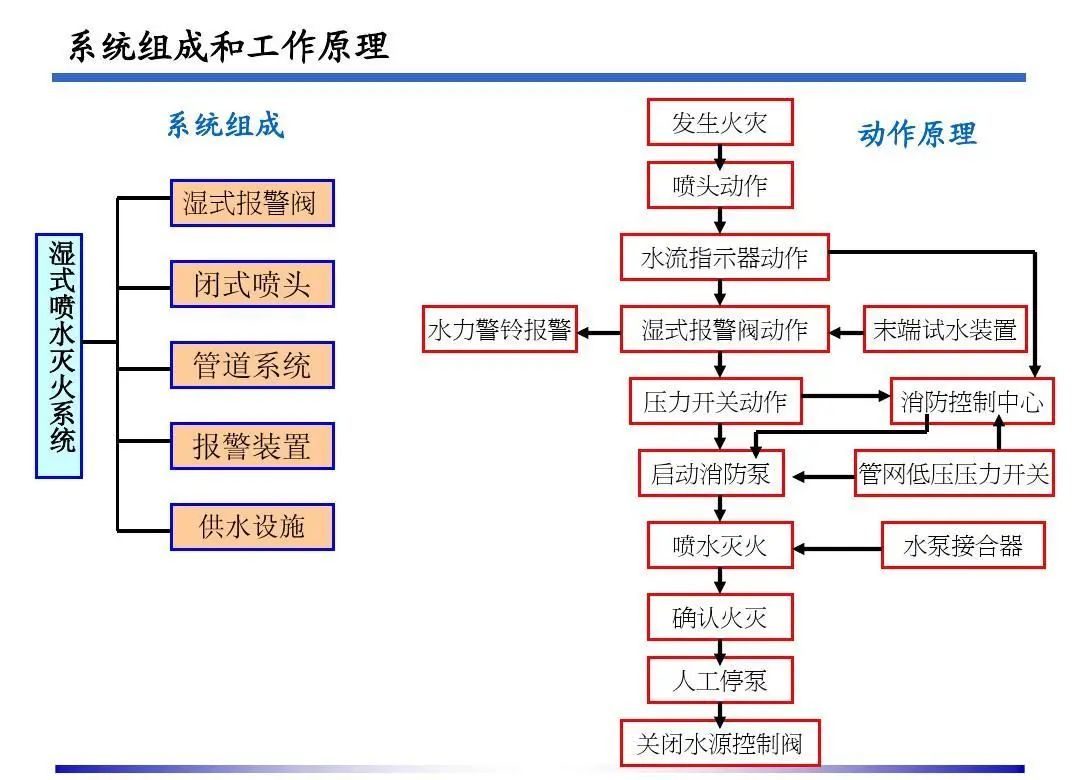

以濕式自動噴水滅火系統為例，其連鎖控制與聯動控制的功能測試操作如下：

三、注意事項

Part 01

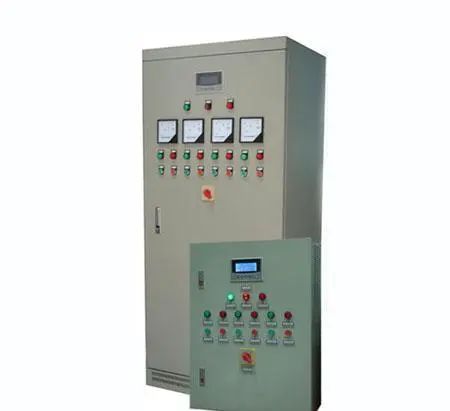

消防水泵啟動后，要密切注意消防泵組電氣控制柜、消防水泵、報警閥、管網等設備運行情況，觀察消防泵組電氣控制柜面板指示信息、電動機運轉情況、各處壓力表顯示是否正常，電動機和管網是否有異常振動和聲響，管路及附件是否存在嚴重滲漏等現象。如遇異常情況，應緊急停車，并在記錄表上記下相關情況，需要維修的應盡快報修。

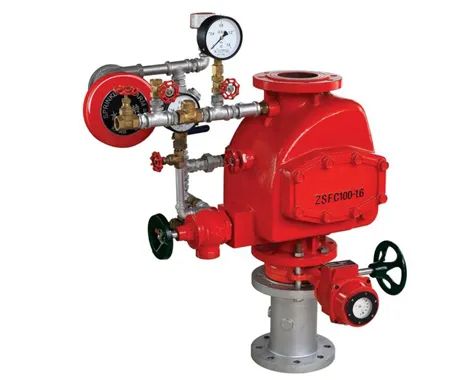

對于干式報警閥，在開啟警鈴試驗閥前，應首先關閉報警管路控制閥。測試完成后，關閉警鈴試驗閥并打開報警管路排水閥，余水排出后關閉排水閥，打開報警管路控制閥。

測試過程中，應通知消防控制室值班人員配合實施。
