• 出入混行車道，防砸線圈應置于道閘桿子下方正中位置；出入分離車道，防砸線圈應以3:7的比例橫跨在道閘桿子下方（離車方向為7）。

  三、地感線圈施工步驟：

  步驟1 線槽定位：

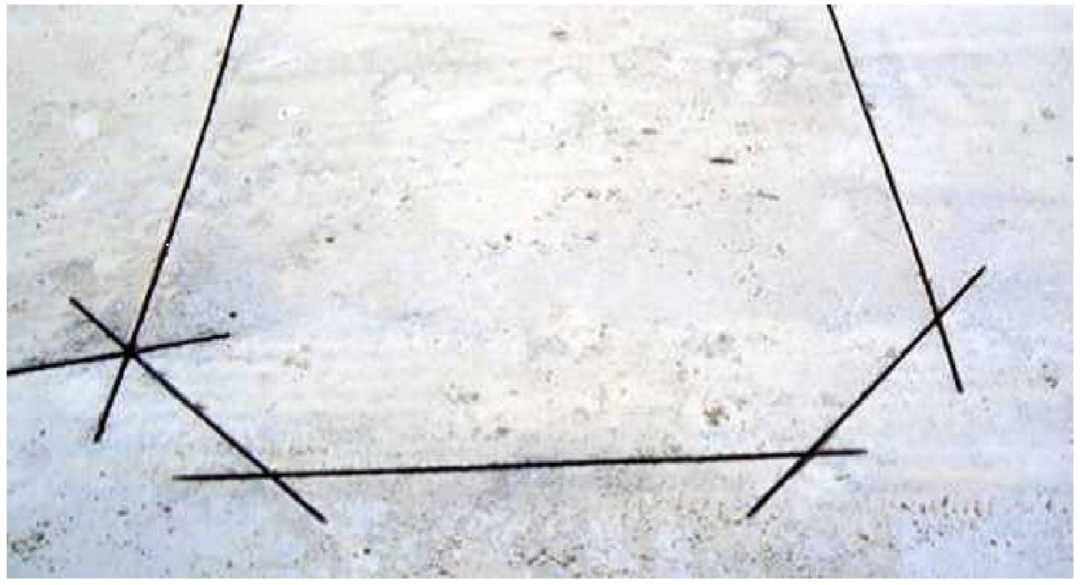

  按照施工方案和圖紙確定線槽位置，提前在對應位置放線定位。



  • 線圈長邊：根據車道寬度決定，要求距離車道邊緣0.6-1m，總長不超過5m。

  • 線圈寬邊：普通車輛通行，線圈寬度1m；若有特殊車輛如卡車（底盤高）、掛車（中間空間不超過線圈寬度）、油罐車等，線圈寬度1.5m。

  注意：過挖掘機、推土機等工程類車輛，建議將道閘鎖閘處理。



  步驟2 線槽切割：

  • 線槽規格：線槽切割寬度4-8mm，深度50-80mm；要求開槽斷面齊整，并保持各線槽深度和寬度均勻一致。

  • 倒角：線槽銳角部位要倒角處理，防止損傷線圈。實際切割過程中矩形各邊不能切割到底，防止切割倒角時整個三角形脫落，翹出路面。



  線槽倒角切割實例圖

  • 引線槽：需切割至安全島或路邊手井的引線槽，因引線必須雙絞，故引線槽通常比線圈環線槽寬。



  步驟3 線圈線敷設（線材規格：FVN49/0.26或不小于0.75mm²的耐高溫高壓導線）

  • 將線槽清潔并干燥后，在底部鋪一層5mm厚的細沙（防止槽底堅硬棱角割傷線材）。

  • 在線圈槽中按順時針方向繞制5—6圈線（根據現場情況操作），放入槽中的線圈線應按自然狀態松弛放置，不能有應力，并且要一圈一圈壓緊至槽底。



  注意：

  確保線材（線圈線和引線）沒有傷點、絕緣層沒有損壞、中間沒有接頭，用膠帶對兩個端頭進行密封，防止水氣進入。

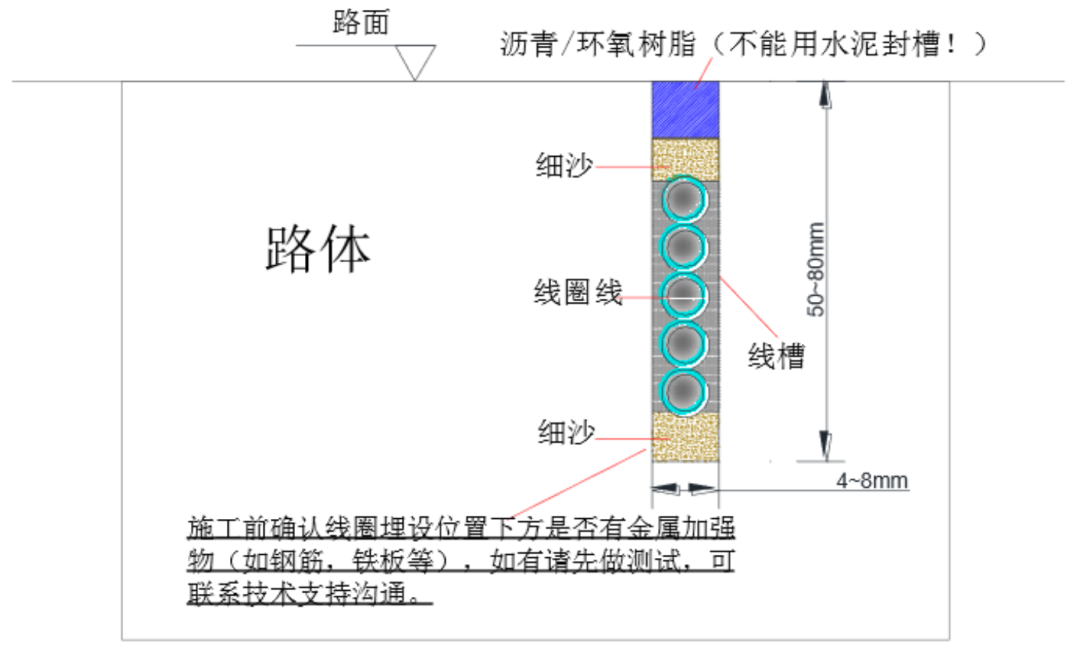

  線圈施工斷面圖



  • 線圈的引線按順時針方向雙絞（每米大于20絞），放入引線槽中，在安全島或路邊手井出線時預留1.5m長的線頭（接線完成后，多余的剪掉）。如下圖所示。

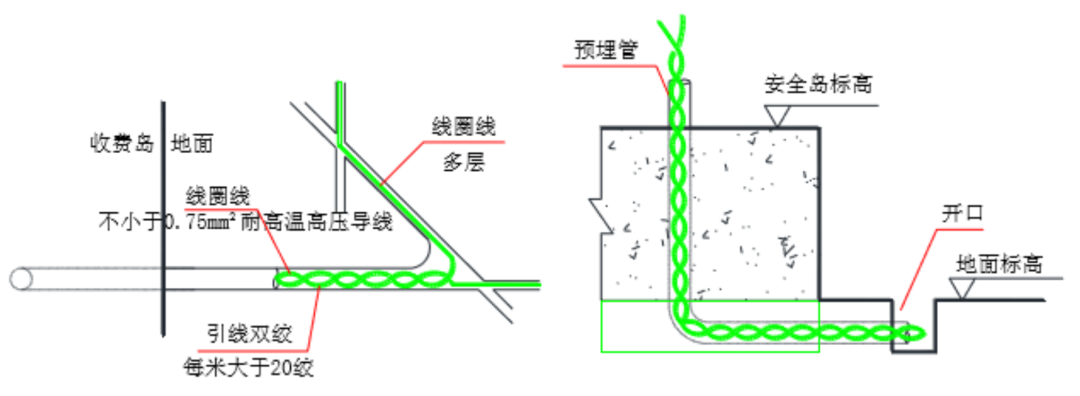

  線圈進線平面圖&線圈進線剖面圖



  步驟4 饋線敷設（當線圈引線雙絞超過10m，應布置饋線）

  • 當需要多條饋線或饋線較長（超過50m）時，要盡可能在離線圈較近的地方接線。

  • 線圈饋線不可使用多芯電纜，應采用2芯屏蔽雙絞線，并保證每個線圈分別使用一對雙絞線。

  • 接頭必須保證低阻率，并且對外絕緣程度要求不比原始線纜絕緣程度差。線圈饋線與引線的連接必須焊接，并用防水膠布和絕緣膠布包兩層，放在防水的接線盒內。

  • 饋線屏蔽線與車檢器相連的一端，屏蔽層必須做接地處理。

  •



  步驟5 封槽：采用速凝環氧樹脂或融化的硬質瀝青

  • 線材敷設完成后，需進行感值和電壓檢測。用萬用表檢測感值是否在100μH—300μH之間，檢測電壓值是否小于2mv（采用萬用表交流毫伏檔），否則需整改。

  • 線圈及引線在線槽中壓實后，再鋪一層5mm厚細沙，防止線圈屏蔽層被高溫熔化。

  • 用熔化的硬質瀝青或速凝環氧樹脂澆注線槽。冷卻凝固后槽中的澆注面會下陷，繼續澆注，反復3次，直至冷卻凝固后線槽的澆注面與路面齊平。





  三、設備安裝規范

  一、自動擋車器、出入口控制機

  • 出入口控制機和自動擋車器安裝處，必須加砌水泥基礎（或安全島），且不應安裝在低洼地帶，以防積水對設備造成不良影響。

  • 根據施工圖紙和產品安裝指南，確定機箱安裝位置，標記孔位，使用鉆頭開孔，并用螺栓固定。機箱的固定應牢靠，不得出現松動或搖擺現象。

  • 出入口控制機、自動擋車器的機身應垂直于水平面，其最大傾斜角度不大于1°。

  • 設備之間應預留安全距離，確保機箱門可正常打開；自動擋車器桿子起落無遮擋。



  二、出入口抓拍機

  • 根據施工圖紙，確定抓拍機安裝的位置，在安全島上標記好抓拍機立柱底座的安裝孔位，通過膨脹螺絲固定立桿，安裝抓拍機。

  • 抓拍機位置到觸發線圈的水平距離4m（即觸發距離，根據情況3.5-5m可調）。

  • 抓拍機安裝的角度應保證車頭到觸發位置時，抓拍的車牌可以擺正。

  • T字型行車軌跡或車道較寬情況，應布置雙抓拍機多角度抓拍，如下圖所示。

  • 安裝設備時，抓拍機的有效視場不得被遮擋。

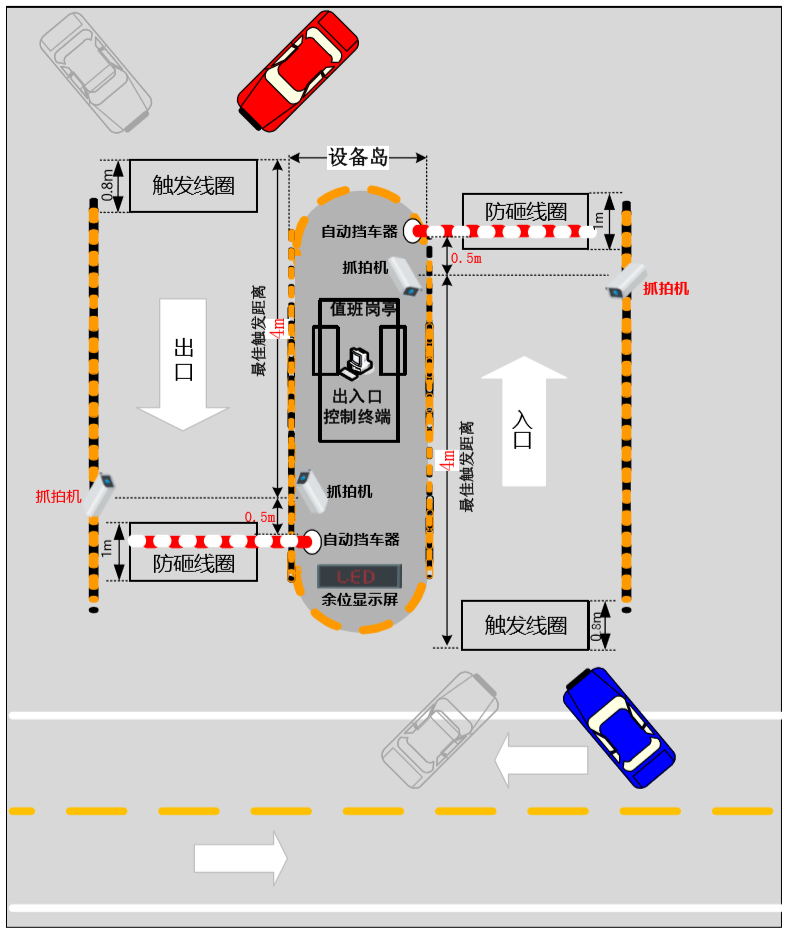

  雙抓拍機布局示意圖



  三、道閘雷達

  • 道閘雷達由“觸發雷達”和“防砸雷達”兩部分組成。觸發雷達用于監控車輛到來，觸發抓拍機抓拍車牌，控制自動閘桿升起；防砸雷達用于監控車輛離開，控制自動閘桿升降，防止“砸車”、“砸人”事故發生；





  應用場景如下圖所示。

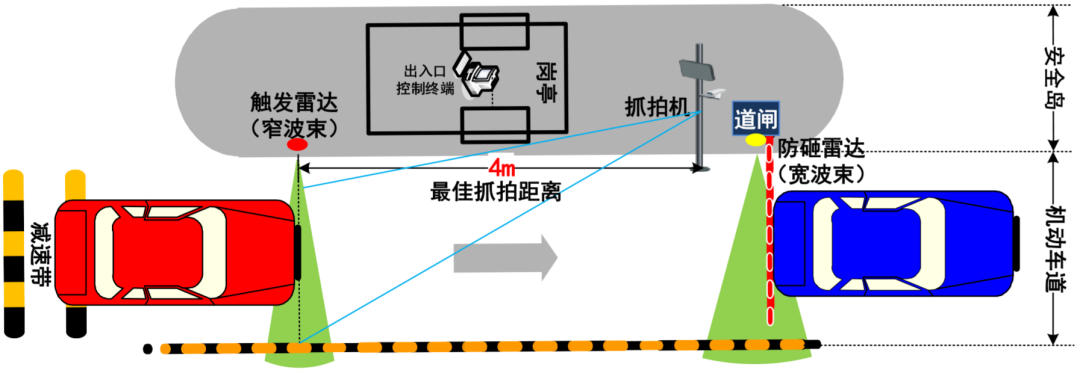

  雷達應用示意圖



  注意：

  ①雷達不適用于大角度入場或出場的場景，車身與車道夾角不大于30°。

  ②觸發雷達不能用于出入混行的車道場景。

  ③防砸雷達不能用于廣告道閘或者柵欄桿道閘的場景。



  ④對開情況下，雷達進行錯頻操作。

  • 雷達安裝高度：下邊沿距離路面0.6m。

  • 防砸雷達在自動擋車器桿子起落方向的機箱側面，正對車道，壁掛式安裝。

  • 觸發雷達在與抓拍機水平距離4m（即觸發距離，根據情況3.5-5m可調）處安裝，可壁掛式固定在出入口控制機機箱上或者專用立柱安裝。

  • 防砸雷達縱向安裝，觸發雷達橫向安裝。

  • 車道外側若安裝隔離護欄，請固定牢固，應避免使用伸縮帶或路錐等容易移動、晃動的裝置。

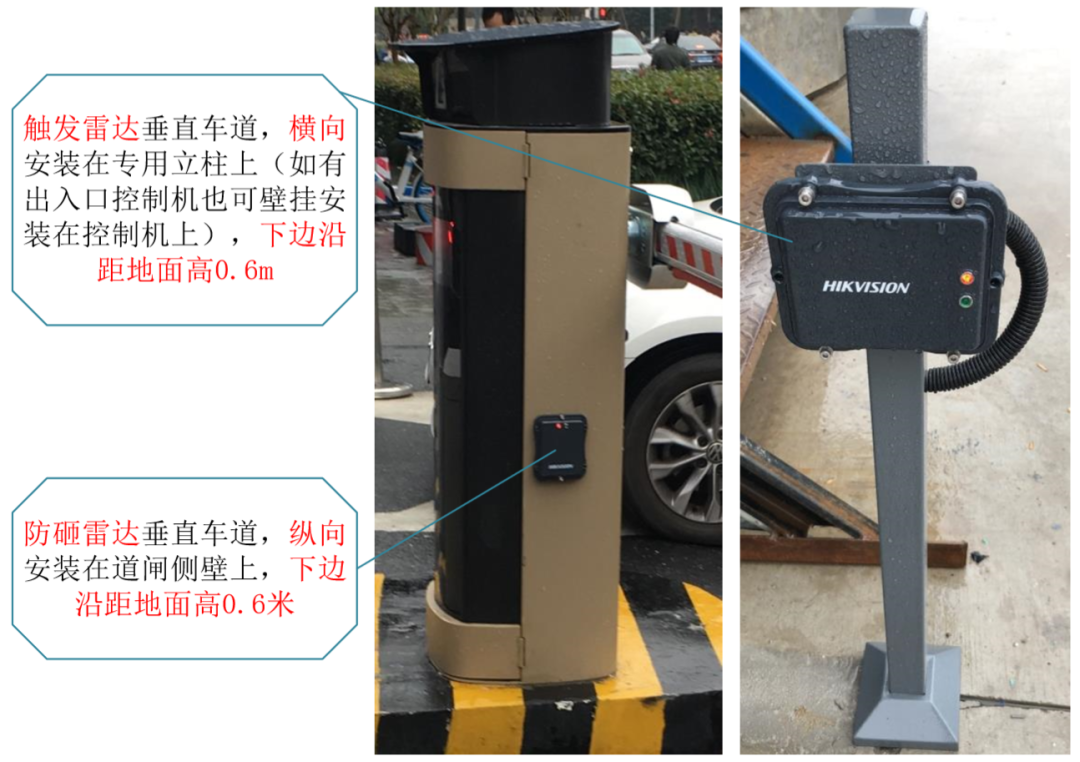

  雷達安裝實例圖




  四、設備接線規范

  • 嚴格按照施工圖紙及我司施工手冊要求接線。

  • 所有外部設備連接的線頭不能太長，以免外露引起短路。

  • 強電與信號線不能穿在同一管內，必須分開鋪設。

  • 布線時應對線纜做好標記，以便后續安裝、調試和維護。

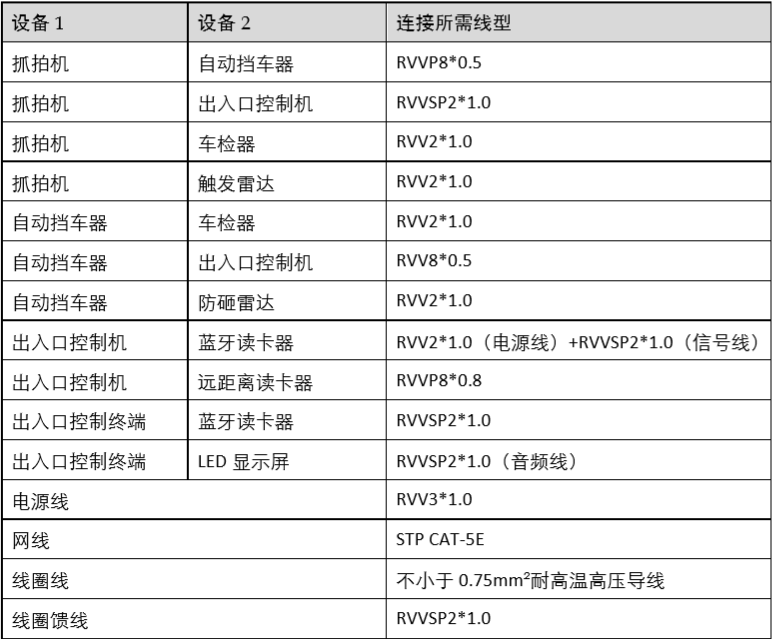

  設備連接所需線型表





  另外，做好勘測的基礎上，規范施工可以為出入口系統的正常運行帶來一份重要的保障！
